جهاز فحص الصبغ Uni-T وكشف السمكرة UT343D

جهاز فحص الصبغ Uni-T وكشف السمكرة UT343D

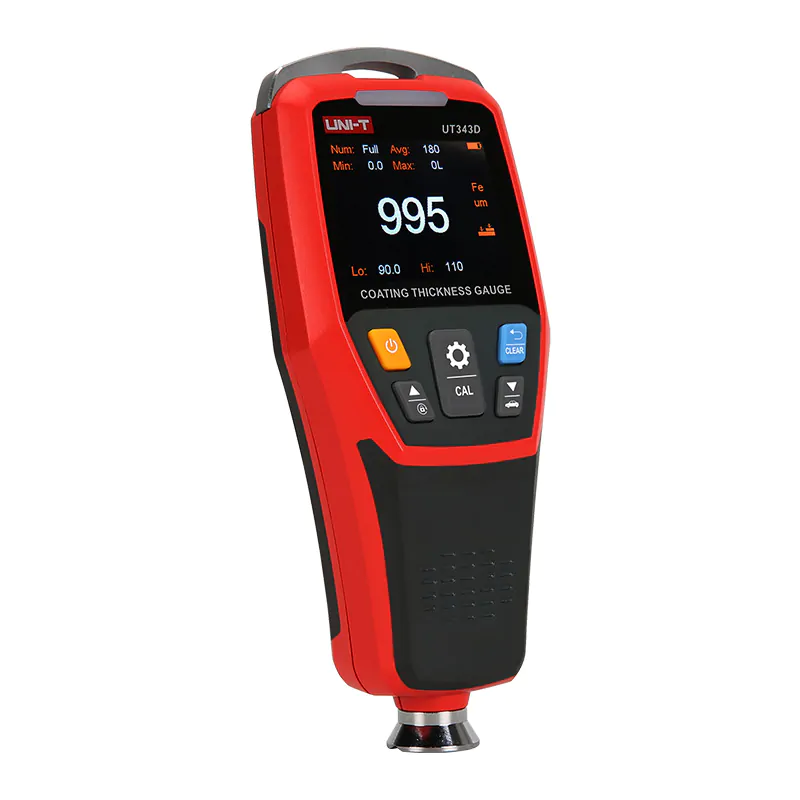

جهاز فحص الصبغ Uni-T وكشف السمكرة UT343D هو جهاز دقيق للغاية يمكنه قياس سمك الطلاء على كل من المعادن الحديدية وغير الحديدية. يتميز هذا الجهاز بدقة عالية وقياس غير مدمر، ويعمل بطرق القياس المنفرد والمتعدد النقاط، بالإضافة إلى خوارزمية متوسطة متعددة النقاط وحكم سريع. يُستخدم على نطاق واسع في مجالات التصنيع، معالجة المعادن، الطيران، الميكانيكا البحرية، النقل بالسكك الحديدية، البحث العلمي، مراقبة الجودة، والصناعات الأخرى.

الميزات:

1. يتوافق أسلوب القياس مع الطريقة المغناطيسية لقياس سمك الطلاء غير المغناطيسي على الركيزة المعدنية المغناطيسية وفقًا للمعيار GB/T 4956.
2. يتوافق أسلوب القياس مع طريقة التيار الدوامي لقياس سمك الطلاء غير الموصّل على الركيزة المعدنية غير المغناطيسية وفقًا للمعيار GB/T 4957.
3. التعرف التلقائي على الركيزة الحديدية وغير الحديدية.
4. تعتمد تقنية تضمين الأحجار الكريمة للمستشعر، والتي تتميز بالدقة، ومقاومة التآكل، والاستقرار.
5. تُستخدم طرق معايرة الصفر والنقطتين لتصحيح خطأ النظام في المستشعر وضمان دقة القياس.
6. يتم توفير حكم سريع للقياس المنفرد والمتعدد النقاط (العرض: “PASS” أو “FAIL”).
7. يشير ضوء التحذير ذو الألوان الثلاثة إلى القيمة الحالية للخاصية (أخضر: مؤهل. أحمر: أقل من الحد الأدنى. أصفر: أعلى من الحد الأقصى).
8. يتم تشغيل وإيقاف الطاقة والقياس مع مصاحبة إشارة صوتية.
9. يمكن تدوير الشاشة تلقائيًا أو قفلها يدويًا، بحيث يمكن للمستخدمين قراءة القيم المقاسة من زوايا مختلفة.
10. يمكن أن يخزن شريحة الذاكرة ذات السعة العالية ما يصل إلى 500 مجموعة من البيانات، والتي يمكن تصديرها للتحليل عبر الكمبيوتر باستخدام البرنامج المرفق.
11. واجهة الاتصال عبر USB: يتصل المنتج بالبرنامج المخصص للكمبيوتر عبر USB لتخزين البيانات، تصديرها، رسم المخططات البيانية للاتجاهات، القياس في الوقت الفعلي، الطباعة، إلخ.

II. الملحقات

عند فتح صندوق التعبئة، تأكد من وجود العناصر التالية وعدم وجود أي أضرار:

1. المقياس: 1 قطعة
2. دليل المستخدم: 1 قطعة
3. ورقة سمك الطلاء القياسية: 1 مجموعة (5 قطع)
4. ركيزة معدنية حديدية: 1 قطعة
5. ركيزة معدنية غير حديدية: 1 قطعة
6. غطاء المستشعر: 1 قطعة
7. حبل اليد: 1 قطعة
8. كابل USB: 1 قطعة
9. بطارية AA قلوية: 2 قطعة

III. تعليمات السلامة

1. يرجى إجراء معايرة النقطتين قبل استخدام المقياس. للحصول على طريقة التشغيل المحددة، يرجى الرجوع إلى قسم المعايرة في الدليل.
2. يلزم إجراء اختبار ذاتي لبدء التشغيل عند تشغيل المقياس. يرجى عدم وضع المستشعر بالقرب من أي جسم معدني عند تشغيله، وإلا فإن المقياس لن يعمل وسيحتاج إلى إعادة التشغيل في بيئة لا يوجد فيها معدن بالقرب من المستشعر.
3. يرجى الحفاظ على المستشعر نظيفًا وفي حالة جيدة لتجنب الغبار والعوامل الأخرى التي تؤثر على دقة القياس.
4. لا تستخدم أو تخزن المقياس في درجات حرارة مرتفعة، أو رطوبة عالية، أو بيئات قابلة للاشتعال، أو متفجرة، أو في مجالات مغناطيسية قوية.
5. نظف المقياس بقطعة قماش ناعمة ومنظف معتدل. لا تستخدم مواد كاشطة أو مذيبات لتجنب تلف المقياس.
6. لا تقم بتفكيك أو تعديل المقياس لتجنب تلفه.
7. عند عرض رمز البطارية المنخفضة “🔋” على شاشة LCD، استبدل البطارية في الوقت المناسب. أزل البطارية إذا لم يتم استخدام المقياس لفترة طويلة.
8. البطارية هي بطارية “AA” قلوية عادية، ولا يمكن شحنها.
9. ورقة سمك الطلاء القياسية هي ملحق دقيق، ويجب الحفاظ عليها بشكل جيد لمنع الخدوش، والتآكل، والانحناء وتشوه السطح.
10. الركائز المعدنية هي ملحقات عالية الدقة، والتي ترتبط بدقة المقياس ويجب الحفاظ عليها بشكل جيد لمنع الخدوش، والصدأ، والتآكل وتشوه السطح.
11. إذا حدث خطأ في استخدام المقياس، يرجى إعادة ضبط المصنع وإجراء معايرة النقطتين.

IV. وصف الوظائف

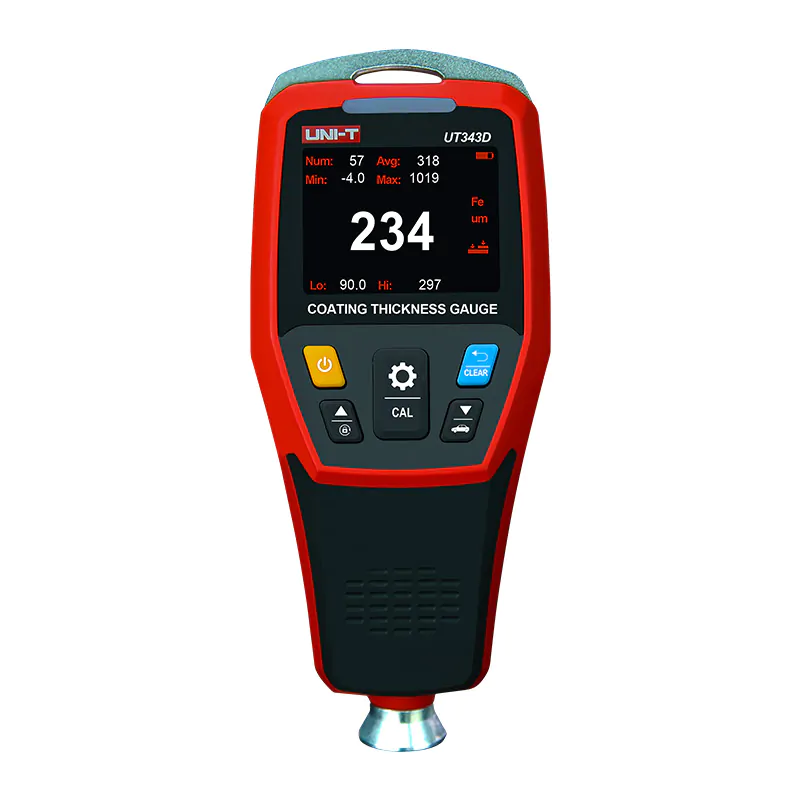

A. وصف الهيكل

1. ضوء التحذير LED
2. شاشة LCD
3. زر الطاقة
4. زر التعيين/التأكيد/المعايرة
5. زر الإلغاء/المسح
6. زر القيمة/الخفض/الحكم السريع
7. زر القيمة/الرفع/قفل الشاشة
8. مجموعة المستشعر
9. حزام اليد
10. واجهة الاتصال USB
11. حجرة البطارية

B. وصف واجهة العرض

1. وصف رموز القائمة:
   • إعداد النغمة التلقائية
   • إعداد الإضاءة الخلفية
   • إعداد الوحدة (um/mil)
   • إعداد الحد الأعلى
   • إعداد الحد الأدنى
   • إعداد ضوء التحذير LED
   • إعادة ضبط المصنع
   • حذف البيانات المخزنة
   • إعداد القياس المستمر
2. واجهة وضع القياس:
   • الرقم الإحصائي
   • القيمة المتوسطة
   • القيمة الدنيا
   • القيمة القصوى
   • مستوى البطارية
   • قفل الشاشة
   • نوع الركيزة
   • وحدة السمك
   • وضع المعايرة
   • الحد الأعلى
   • الحد الأدنى
3. واجهة وضع الحكم للنقطة الواحدة:
   • وضع الحكم (النجاح/الفشل)
   • قيمة القياس
   • قيمة الهدف وتحملها
   • نتيجة الحكم
   • نوع الركيزة
   • وحدة السمك
4. واجهة وضع الحكم المتعدد النقاط:
   • قيمة القياس المتوسطة
   • قيمة الهدف وتحملها
   • نتيجة الحكم
   • نوع الركيزة
   • القيمة المقاسة الأولى
   • القيمة المقاسة الثانية
   • القيمة المقاسة الثالثة
   • القيمة المتوسطة للنقاط A، B، C، D، وE

V. تعليمات التشغيل لـ جهاز فحص الصبغ Uni-T

A. استبدال البطارية:

1. قم بفك المسمار القفل في حجرة البطارية بعكس اتجاه عقارب الساعة، وافتح غطاء البطارية، وقم بتركيب 2 بطارية في الاتجاه الموضح في الحجرة.
2. أعد غطاء البطارية وقم بتدوير المسمار القفل في اتجاه عقارب الساعة.
3. يتم عرض مستوى البطارية بواسطة رمز البطارية “🔋” في الجزء العلوي الأيمن من الشاشة.

B. تشغيل/إيقاف التشغيل:

1. التشغيل: اضغط لفترة طويلة على زر الطاقة حتى تظهر الشاشة. إذا كانت الصفارة مفعلة، سيتم مصاحبتها بنغمة تشغيل.
2. الإيقاف: اضغط لفترة طويلة على زر الطاقة حتى تنطفئ الشاشة. إذا كانت الصفارة مفعلة، سيتم مصاحبتها بنغمة إيقاف.

C. القياس العادي:

1. اضغط لفترة طويلة على زر الطاقة لتشغيل المقياس. يعرض المقياس عملية التهيئة ويدخل وضع القياس العادي بعد اكتمال التهيئة.
2. قدر سمك الطلاء للكائن المقاس، وحدد الورقة القياسية المناسبة للطلاء لإجراء معايرة النقطتين على الركيزة المقاسة.
3. اختر الركيزة: يجب أن تختار الركيزة بسمك أو مادة قريبة من الكائن المقاس وبدون طلاء كركيزة القياس بقدر الإمكان.
4. لمعايرة النقطتين، يرجى الرجوع إلى قسم المعايرة في الدليل.
5. بعد معايرة النقطتين، يمكن إجراء قياس سمك الطلاء على الكائن المقاس.

D. إعداد القائمة: اضغط لفترة قصيرة على زر القائمة في وضع القياس العادي للدخول إلى وضع إعدادات القائمة.

8. إعادة ضبط المصنع اختر رمز إعادة ضبط المصنع باستخدام الأزرار، اضغط على زر القائمة للدخول إلى قائمة إعادة ضبط المصنع، قم بتشغيل أو إيقاف إعادة الضبط باستخدام الأزرار، واضغط على زر القائمة لتأكيد إعادة ضبط المصنع أو زر الرجوع للخروج.

9. إعداد القياس المستمر اختر رمز إعداد القياس المستمر باستخدام الأزرار، اضغط على زر القائمة للدخول إلى قائمة إعدادات القياس المستمر، قم بتشغيل أو إيقاف القياس المستمر باستخدام الأزرار، واضغط على زر القائمة لتأكيد الإعداد أو زر الرجوع للخروج.

10. حذف البيانات المخزنة اختر رمز إعداد حذف البيانات المخزنة باستخدام الأزرار، اضغط على زر القائمة للدخول إلى قائمة إعدادات حذف البيانات، قم بتشغيل أو إيقاف عملية الحذف باستخدام الأزرار، واضغط على زر القائمة لتأكيد الحذف أو زر الرجوع للخروج.

11. إحصائيات البيانات رقم الإحصائيات (Num)، القيمة المتوسطة (Avg)، القيمة الدنيا (Min) والقيمة القصوى (Max). إذا كنت بحاجة إلى مسح الإحصائيات الحالية، اضغط على زر القائمة لمدة 2 ثانية لمسح جميع البيانات المخزنة. سيتم إعادة الإحصائيات إلى الصفر وستتم إعادة القياسات المقاسة اللاحقة.

 وضع الحكم السريع لــ جهاز فحص الصبغ Uni-T

ملاحظة: وضع الحكم السريع ينطبق بشكل رئيسي على القياس السريع وحكم سمك الطلاء للسيارات وغيرها من المنتجات الصناعية.

في وضع القياس العادي، اضغط لفترة طويلة على زر القائمة للدخول إلى وضع الحكم السريع، اختر وضع الحكم للنقطة الواحدة أو متعدد النقاط باستخدام الأزرار، واضغط على زر القائمة للدخول أو اضغط لفترة طويلة على زر القائمة للخروج.

1. وضع الحكم للنقطة الواحدة

1. اضغط على الأزرار لتحديد قيمة سمك الهدف واضغط على زر القائمة لتأكيد الإعداد.
2. اضغط على الأزرار لتحديد قيمة التحمل واضغط على زر القائمة للدخول إلى وضع الحكم للنقطة الواحدة.
3. استخدم الجهاز لقياس سمك الطلاء للكائن المقاس.
4. تعرض الشاشة القيمة المقاسة ونتيجة الحكم (“PASS” أو “FAIL”).
5. اضغط لفترة قصيرة على زر القائمة للعودة أو اضغط لفترة طويلة على زر القائمة للخروج.

2. وضع الحكم متعدد النقاط

1. اضغط على الأزرار لتحديد قيمة سمك الهدف واضغط على زر القائمة لتأكيد الإعداد.
2. اضغط على الأزرار لتحديد قيمة التحمل واضغط على زر القائمة للدخول إلى وضع الحكم متعدد النقاط.
3. استخدم الجهاز لقياس سمك الطلاء للكائن المقاس، قس ثلاث مرات بالقرب من نفس الموضع، وسيحسب الجهاز القيمة المتوسطة لـ3 مرات في النقطة A.
4. غير موضع القياس، قس ثلاث مرات بالقرب من الموضع الجديد، وسيحسب الجهاز القيمة المتوسطة لـ3 مرات في النقطة B.
5. قس النقاط A، B، C، D، وE (5 نقاط) وفقًا للطريقة المذكورة أعلاه.
6. بعد القياس، تعرض الشاشة القيمة المتوسطة لـ5 نقاط ونتيجة الحكم (“PASS” أو “FAIL”).
7. اضغط لفترة قصيرة على زر القائمة للعودة أو اضغط لفترة طويلة على زر القائمة للخروج.

G. معايرة الجهاز

اضغط لفترة طويلة على زر القائمة في وضع القياس العادي للدخول إلى وضع المعايرة المحدد:

• معايرة الصفر: ببساطة ضع المستشعر على ركيزة معدنية غير مغطاة للمعايرة.
• معايرة النقطتين: على أساس معايرة الصفر، ضع ورقة سمك الطلاء القياسية المعروفة السمك وركيزة غير مغطاة معًا للمعايرة للحصول على نتيجة قياس أكثر دقة.

1. معايرة الصفر

1. تظهر الشاشة الرقم 1، مطالبة المستخدمين بوضع الجهاز عموديًا على الركيزة غير المغطاة.
2. ارفعه بعد 2 ثانية. سيتم عرض صفر (0.0)، وسيخرج الجهاز تلقائيًا إلى وضع القياس العادي.
3. في هذه النقطة، تكون معايرة الصفر قد اكتملت.

2. معايرة النقطتين

1. تظهر الشاشة الرقم 3. ضع ورقة سمك الطلاء القياسية ذات السمك المعروف وركيزة غير مغطاة معًا للمعايرة.
2. ارفع الجهاز بعد 2 ثانية وستعرض الشاشة القيمة المقاسة.
3. اضغط على الأزرار لضبط القيمة على سمك ورقة سمك الطلاء القياسية.
4. اضغط على زر القائمة لتأكيد التعديل.
5. تظهر الشاشة الرقم 6، مطالبة المستخدمين بوضع الجهاز عموديًا على الركيزة غير المغطاة.
6. ارفعه بعد 2 ثانية. سيتم عرض صفر (0.0) بعد المعايرة، وسيخرج الجهاز تلقائيًا إلى وضع القياس العادي.
7. في هذه النقطة، تكون معايرة النقطتين قد اكتملت.

H. شاشة قابلة للدوران تلقائيًا

يحتوي الجهاز على مستشعر الجاذبية مدمج، والذي يدور الشاشة تلقائيًا أثناء الاختبار. يعد ذلك مناسبًا للمستخدمين لقراءة القيمة في أي اتجاه. تتراوح زاوية الدوران بين 0°، 90°، 180° و270°. في وضع القياس العادي، اضغط لفترة طويلة على زر القائمة لتشغيل/إيقاف وظيفة تدوير الشاشة. عند إيقاف تشغيل الدوران، يظهر رمز القفل على الشاشة.

I. تحميل البيانات

1. قم بتوصيل كابل USB بالكمبيوتر وتأكد من أن مستوى بطارية الجهاز كافٍ.
2. أرسل البيانات في الوقت الفعلي أو احفظ البيانات المخزنة إلى الكمبيوتر وقم بتوليد التقرير عبر واجهة USB.

VI. مؤشرات الأداء

A. المواصفات الفنية

• نطاق القياس: 0~1250um
• الدقة: ±(1~3%H)
• الحد الأدنى لنصف القطر المحدب: 5mm
• الحد الأدنى لنصف القطر المقعر: 50mm
• الحد الأدنى لقطر المنطقة المقاسة: 20mm
• سمك الركيزة الدنيا: 0.5mm
• شاشة العرض: شاشة TFT LCD بحجم 2 بوصة
• دوران الشاشة التلقائي: نعم
• تحويل الوحدة: نعم

B. المواصفات العامة

• عرض: شاشة LCD ملونة بأربع خانات
• معدل التحديث: 0.5s
• نوع المستشعر: مستشعر مغناطيسي والتيار الدوامي المركب
• مقاومة الصدمات: يمكن للجهاز تحمل سقوط من متر واحد
• الطاقة المطلوبة: بطاريات قلوية AA (قطعتين)
• الأبعاد: 152mm65mm35mm
• الوزن: حوالي 180g (بما في ذلك البطاريات)
