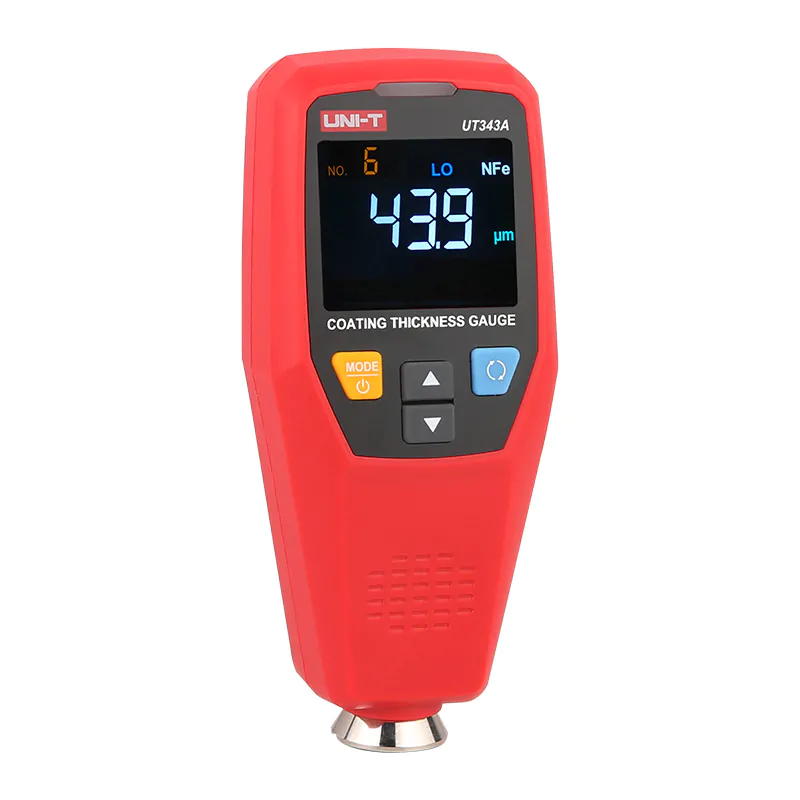

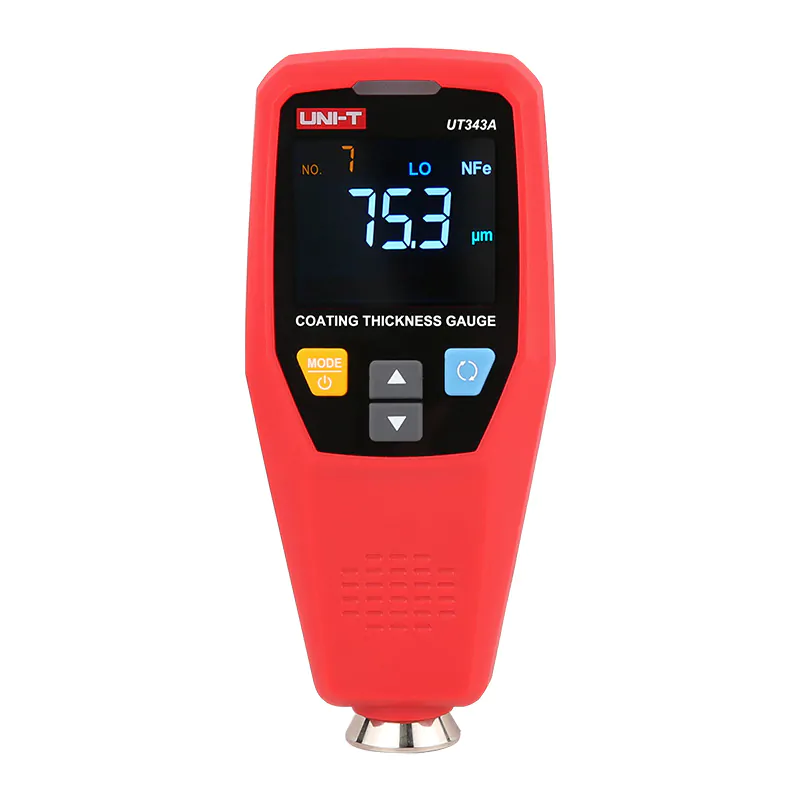

جهاز فحص صبغ السيارة Uni-T UT343A

السعر الأصلي هو: د.إ600.00.السعر الحالي هو: د.إ500.00.

تخفيضات!

جهاز فحص صبغ السيارة Uni-T UT343A

جهاز فحص صبغ السيارة Uni-T UT343A، يمكنه قياس سمك الطلاء على المعادن الحديدية وغير الحديدية. يتميز هذا الجهاز بالدقة العالية والقياس غير المدمر، كما يتيح وظائف لحساب المتوسط بالنقطة الواحدة أو عدة نقاط، وحكم سريع. يُستخدم على نطاق واسع في الصناعات التحويلية، ومعالجة المعادن، وصناعة الطيران، والميكانيكا البحرية، والنقل بالسكك الحديدية، والبحوث العلمية، والإشراف على الجودة، وغيرها من الصناعات.

يعتمد هذا المنتج على مبادئ الحث الكهرومغناطيسي وقياس التيار الدوامي.

مبدأ قياس الحث الكهرومغناطيسي هو قياس سمك الطلاء بناءً على حجم تدفق المغناطيسية التي تتدفق من المستشعر عبر الطلاء المغناطيسي غير الحديدي إلى الركيزة الحديدية المغناطيسية. الرمز هو Fe. يمكنه قياس الطلاءات الموصلة أو غير الموصلة على المعادن المغناطيسية القابلة للنفاذ مثل الحديد والصلب (على سبيل المثال: صفيحة فولاذية مجلفنة).

مبدأ قياس التيار الدوامي هو قياس سمك الطلاء بناءً على اختلاف التيار الدوامي المتكون بواسطة حقل مغناطيسي متردد على ركيزة معدنية غير مغناطيسية (مثل الألومنيوم). الرمز هو NFe. يمكنه قياس الطلاءات غير الموصلة على المعادن غير المغناطيسية مثل الألومنيوم والنحاس. يجب أن تكون الركيزة معدنية، ولا يمكن للطلاء توصيل الكهرباء.

الميزات:

  1. تتوافق طريقة القياس مع معيار GB/T 4956 للطلاءات غير المغناطيسية على الركائز المغناطيسية (طريقة المغناطيسية).
  2. تتوافق طريقة القياس مع معيار GB/T 4957 للطلاءات غير الموصلة على الركائز غير المغناطيسية (طريقة التيار الدوامي).
  3. طريقتان لقياس السماكة: المغناطيسية والتيار الدوامي.
  4. التعرف التلقائي على الركائز الحديدية أو غير الحديدية.
  5. مستشعر عالي الدقة ومتين وثابت.

II. الملحقات

افتح صندوق التعبئة وأخرج الجهاز. يرجى التحقق جيدًا مما إذا كانت العناصر التالية مفقودة أو تالفة:

  1. جهاز قياس سمك الطلاء — قطعة واحدة
  2. دليل المستخدم — قطعة واحدة
  3. أوراق سمك الطلاء القياسية — مجموعة واحدة (5 قطع)
  4. ركيزة حديدية — قطعة واحدة
  5. ركيزة غير حديدية — قطعة واحدة
  6. غطاء حماية للمستشعر — قطعة واحدة
  7. بطاريات قلوية AAA — 2 قطع

III. تعليمات الأمان

  1. يحتاج الجهاز إلى اختبار ذاتي عند التشغيل. عند تشغيل الجهاز، يرجى عدم تقريب المستشعر من أي أشياء معدنية (على الأقل 5 سم بعيدًا عنها) والابتعاد عن الحقول المغناطيسية القوية؛ وإلا فإن الجهاز سيصبح غير قابل للاستخدام وسيحتاج إلى إعادة التشغيل.
  2. يرجى إبقاء المستشعر نظيفًا وفي حالة جيدة لتجنب الغبار والزيوت وغيرها من العوامل التي تؤثر على دقة القياس.
  3. لا تستخدم الجهاز أو تخزنه في بيئات ذات درجات حرارة عالية أو رطوبة عالية أو قابلة للاشتعال أو الانفجار أو حقول مغناطيسية قوية.
  4. نظف غلاف الجهاز بقطعة قماش ناعمة ومنظف خفيف. لا تستخدم المواد الكاشطة أو المذيبات لتجنب تلف الجهاز.
  5. لا تفكك أو تعدل الجهاز.
  6. عندما يعرض الـ LCD رمز البطارية المنخفضة، قم بتغيير البطاريات في الوقت المناسب. قم بإزالة البطاريات إذا لم يتم استخدام الجهاز لفترة طويلة.
  7. البطاريات هي بطاريات قلوية AAA ولا يمكن شحنها.
  8. أوراق سمك الطلاء القياسية هي ملحقات دقيقة تتعلق بدقة الجهاز ويجب الحفاظ عليها بشكل صحيح لمنع الخدوش أو التآكل أو الانحناء أو تشوه السطح.
  9. الركائز المعدنية تحتاج أيضًا إلى الحفظ بشكل صحيح لمنع الخدوش والصدأ والأكسدة وتشوه السطح.

IV. وصف الوظائف

أ. هيكل المنتج

  1. ضوء تحذير LED
  2. شاشة LCD
  3. زر الطاقة
  4. زر القيمة العلوية +
  5. الدوران/الإلغاء/الحذف
  6. زر القيمة السفلية –
  7. وحدة المستشعر
  8. غطاء البطارية

ب. واجهة العرض

  1. عرض البيانات المخزنة
  2. رقم البيانات المخزنة
  3. وضع المعايرة
  4. وضع الإعداد
  5. قياس مستمر
  6. حالة البطارية
  7. الحد الأعلى
  8. الحد الأدنى
  9. ركيزة حديدية
  10. ركيزة غير حديدية
  11. وحدة الميل
  12. وحدة الميكرومتر
  13. رمز دوران رقم البيانات المخزن
  14. عرض البيانات المخزنة (دوران)
  15. قيمة الحد الأقصى/الأدنى/المتوسط
  16. المتوسط
  17. الحد الأدنى
  18. الحد الأقصى
  19. الحد الأعلى (دوران)
  20. الحد الأدنى (دوران)
  21. ركيزة حديدية (دوران)
  22. ركيزة غير حديدية (دوران)
  23. الميل (دوران)
  24. القيمة المقاسة
  25. الميكرومتر (دوران)
  26. رمز رقم البيانات المخزن

ج. الأزرار

العملية القياس العادي إحصاء/عرض البيانات/المعايرة
إدخال/خروج أوضاع الإحصاء (MAX/MIN/AVG) تشغيل/إيقاف الطاقة تأكيد والدخول إلى الصفحة التالية
عرض البيانات المخزنة دخول واجهة الإعداد ضبط القيمة العلوية/عرض آخر البيانات
عرض البيانات المخزنة دخول وضع المعايرة ضبط القيمة السفلية/عرض البيانات التالية
تدوير الشاشة مسح كل البيانات المخزنة إلغاء والعودة إلى واجهة القياس

V. تعليمات التشغيل

أ. تشغيل/إيقاف الطاقة

  • تشغيل: اضغط مطولاً على زر الطاقة حتى تضيء الشاشة.
  • إيقاف: اضغط مطولاً على زر الطاقة حتى تعرض الشاشة “OFF” ثم حرر الزر.

ب. القياس العادي

  1. اضغط مطولاً على زر الطاقة لتشغيل الجهاز. يعرض الجهاز عملية التهيئة ويدخل في وضع القياس العادي بعد الانتهاء.
  2. قم بتقدير سمك الطلاء للجسم المراد قياسه واختر الورقة القياسية المناسبة لمعايرة الركيزة.
  3. يجب اختيار ركيزة بسماكة أو مادة قريبة من الجسم المقاس، وخالية من الطلاء قدر الإمكان.
  4. يرجى الرجوع إلى فصل المعايرة لطريقة المعايرة.
  5. عند القياس، اختر 3 إلى 5 نقاط على سطح الجسم المراد قياسه وقياس كل نقطة 5 مرات. احسب متوسط القيم الخمس لكل نقطة.
  6. بعد قياس القيم المؤشرة للنقاط الـ 3 إلى 5، يجب أخذ المتوسط كمرجع لسمك الطلاء للجسم.

ملاحظة:

  • امسك الجهاز بشكل عمودي على الركيزة واضغط بخفة على المستشعر ضد السطح لقياسه. حافظ على اتصال المستشعر جيدًا مع السطح لتجنب أخطاء القياس.
  • إذا كانت القيمة المقاسة أكبر من 1750 ميكرومتر، ستعرض الشاشة “OL” للإشارة إلى تجاوز النطاق.
  • إذا كانت القيمة المقاسة أكبر من 2000 ميكرومتر، لن يستجيب الجهاز.

ج. إعدادات القائمة

  1. اضغط مطولاً على زر القائمة في وضع القياس العادي للدخول إلى إعدادات القائمة. سيظهر “SET” على شاشة الـ LCD.
  2. في هذه المرحلة، الواجهة مخصصة لضبط وحدة القياس. اضغط على الأزرار لضبط الوحدة (ميكرومتر أو ميل). اضغط على زر القائمة لتأكيد الإعداد والدخول إلى العنصر التالي. اضغط على زر الطاقة للخروج من واجهة الإعداد والعودة إلى وضع القياس العادي.

تشغيل العناصر الأخرى:

الحد الأعلى

  • عندما تعرض الشاشة “SET” و “HI”، تكون في حالة إعداد الحد الأعلى.
  • اضغط على الأزرار لتعديل القيمة للأعلى أو للأسفل. أكد باستخدام زر القائمة.

الحد الأدنى

  • عندما تعرض الشاشة “SET” و “LO”، تكون في حالة إعداد الحد الأدنى.
  • نفس العملية كما في الحد الأعلى.

وضع المجس

  • يحتوي الجهاز على 3 أوضاع:
    • الوضع التلقائي: التعرف التلقائي على نوع الركيزة (مغناطيسية أو غير مغناطيسية).
    • وضع NFe: للمواد غير المغناطيسية.
    • وضع Fe: للمواد المغناطيسية.

وضع القياس المستمر

  • قم بتبديل القياس المستمر بين تشغيل/إيقاف باستخدام الأزرار.

الصوت

  • قم بتبديل الصوت بين تشغيل/إيقاف في حالة إعداد الصوت.
ChatGPT said:
ChatGPT

5. إعادة ضبط المصنع

عندما يعرض الـ LCD الرمزين “SET” و “rSt”، يكون الجهاز في وضع إعداد إعادة ضبط المصنع. اضغط لفترة قصيرة على الأزرار لتنفيذ إعادة ضبط المصنع. أكد ذلك بالضغط على زر التأكيد لإعادة الجهاز إلى إعدادات المصنع. بعد إكمال الإعداد، سيعرض الـ LCD “ON” ويعود إلى واجهة القياس العادية.

ملاحظة:
بعد استعادة إعدادات المصنع، سيتم إعادة جميع الإعدادات بما في ذلك بيانات المعايرة، وسيتم حذف جميع بيانات الاختبار المحفوظة.


د. عرض البيانات المحفوظة

في وضع القياس العادي، اضغط لفترة قصيرة على الأزرار للدخول إلى وضع عرض البيانات المحفوظة. يعرض الـ LCD آخر البيانات التي تم قياسها، بما في ذلك قيمة الاختبار، إذا كان السطح حديدي أو غير حديدي، وإذا كانت القيمة قد تجاوزت الحد الأعلى. يمكنك التنقل بين مجموعات البيانات أو حذفها.


هـ. المعايرة

في وضع القياس العادي، اضغط لفترة طويلة على الزر للدخول إلى وضع المعايرة. سيومض الرمز “CAL”، مما يطلب منك رفع المجس. بعد رفع المجس، سيقوم الجهاز تلقائيًا بإجراء تعويض المجس، ثم يدخل في نقطة المعايرة الصفرية.

  1. ضع المجس على الركيزة غير المطلية لإجراء معايرة الصفر.
  2. بعد معايرة الصفر، يدخل الجهاز تلقائيًا في نقطة المعايرة الثانية. ضع ورقة السماكة القياسية على الركيزة لإجراء معايرة عند 50.0 ميكرومتر.
  3. يمكن للجهاز أن يقوم بالمعايرة عند قيم 50.0 ميكرومتر، 100.0 ميكرومتر، 500.0 ميكرومتر، 1000 ميكرومتر، و1500 ميكرومتر.

ملاحظة:

  • يجب إكمال معايرة الصفر أولاً. لا يتطلب سوى نقاط المعايرة التي تقع في نطاق من 0.0 ميكرومتر إلى 50.0 ميكرومتر المعايرة.
  • إذا كانت نتائج المعايرة غير دقيقة، استعد إعدادات المصنع وأعد المعايرة.

VI. مؤشرات الأداء

أ. المؤشرات التقنية

  • قياس الركائز الحديدية وغير الحديدية:
    النطاق: 0 إلى 1750 ميكرومتر (0 إلى 68.9 ميل)
    السماكة: 0 إلى 99.9 ميكرومتر
    الدقة: 0.1 ميكرومتر
    الدقة: ±(3%H + 1 ميكرومتر)
  • أصغر قطر للمنطقة المقاسة: 20 ملم
  • أقل سمك للركيزة: 0.5 ملم
  • قوة قياس المجس: 0.3~1.5 نيوتن
  • الشاشة: شاشة ملونة EBTN
  • الشاشة القابلة للدوران: نعم

الميزات

  • تحويل الوحدة: ميكرومتر/ميل
  • إنذار LED: نعم
  • إنذار صوتي: نعم
  • إعداد الحدود: قياس منفرد/مستمر
  • تخزين البيانات: 199 مجموعة
  • الإيقاف التلقائي: 5 دقائق
  • الطاقة: بطاريات قلوية AAA بجهد 1.5 فولت × 2
  • بيئة التشغيل: 0°C~40°C، أقل من 80% رطوبة
  • بيئة التخزين: -20°C~60°C، أقل من 75% رطوبة
