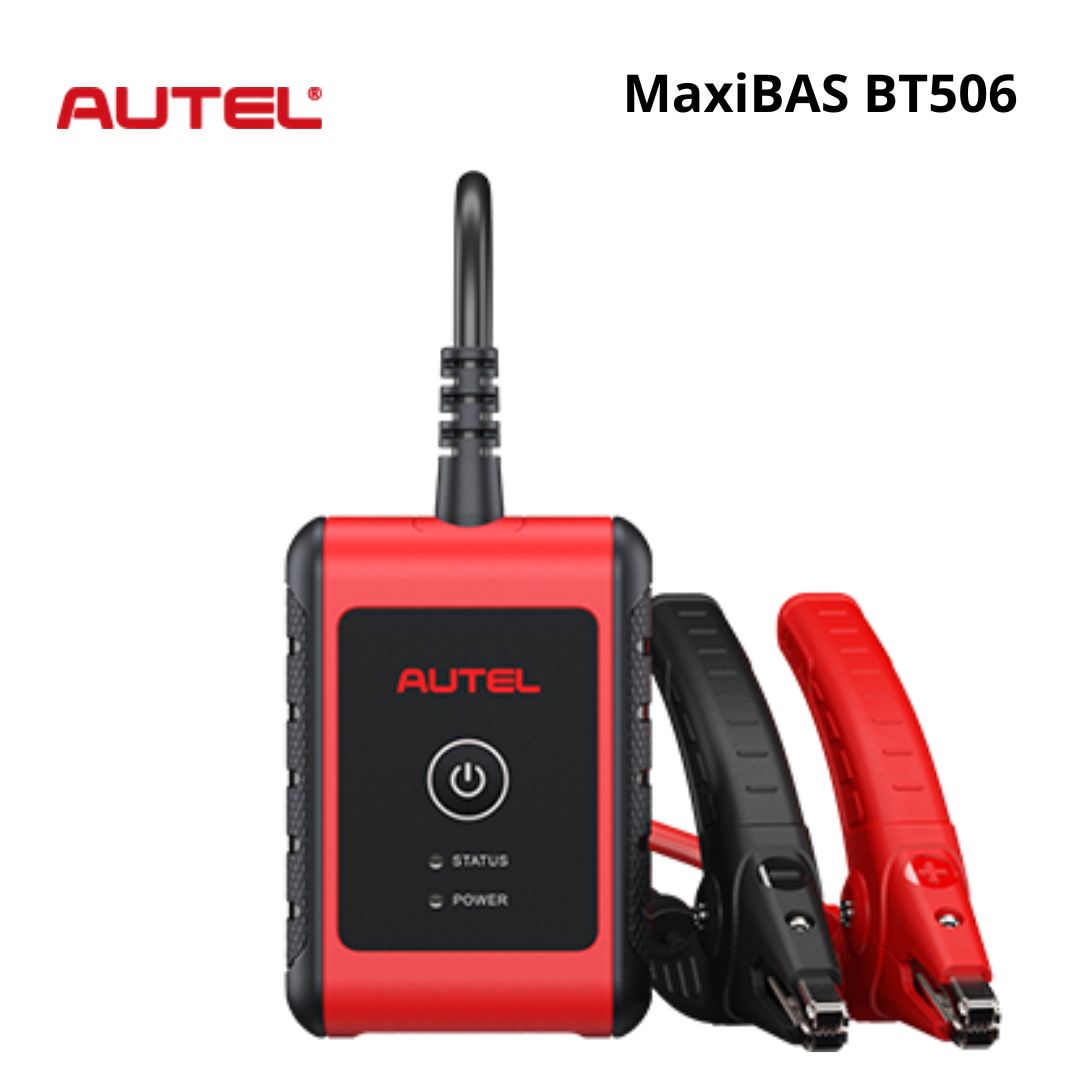

🔋 جهاز فحص البطاريات والأنظمة الكهربائية MaxiBAS BT506
جهاز BT506 من Autel هو أداة متقدمة لتحليل البطارية والأنظمة الكهربائية في السيارة، تعتمد على تقنية Adaptive Conductance التي توفر فحصًا دقيقًا لقدرة التشغيل البارد (CCA) والسعة الاحتياطية، مما يساعد في تقييم الحالة الحقيقية للبطارية.
يمكن للفنيين باستخدام BT506 معرفة حالة بطارية السيارة بالكامل، بالإضافة إلى نظام الشحن الكهربائي. يتوفر تطبيق مجاني وسهل الاستخدام على أنظمة iOS وAndroid، يمكن تحميله لتوصيل الجهاز بالهاتف وعرض نتائج الفحص بشكل مرئي ومباشر.
- تحليل دقيق لحالة البطارية باستخدام تقنية Adaptive Conductance.
- فحص نظام البطارية والشحن بالكامل (دينامو – ستارتر – بطارية).
- يعمل من خلال تطبيق مجاني متوفر على App Store وGoogle Play.
- نتائج فحص مرئية وسهلة الفهم مباشرة على الهاتف.
- يدعم بطاريات السيارات التقليدية وAGM وEFB.
✅ أبرز الميزات الفنية:
- يدعم فحص البطاريات داخل وخارج السيارة لمركبات الركاب.
- يُستخدم لفحص بطاريات 12 فولت بقدرة تتراوح بين 100 إلى 2000 CCA.
- يقوم باختبار أنظمة التشغيل (الستارتر) والشحن (الدينامو) في سيارات 12 فولت.
- متوافق مع أنواع البطاريات: Flooded, AGM, AGM Spiral, EFB, GEL.
- يدعم معايير البطاريات العالمية: CCA, CA, SAE, EN, IEC, DIN, JIS, MCA.
📊 المواصفات الفنية لجهاز MaxiBAS BT506
| الاتصال | USB 2.0، Type-C |
| البلوتوث | Bluetooth V3.0 BR/EDR + V4.2 LE (ثنائي الوضع) |
| جهد الإدخال | 5V DC |
| التيار أثناء التشغيل | أقل من 150 مللي أمبير عند 12V DC |
| بطارية داخلية | غير متوفرة |
| نطاق اختبار CCA | من 100 إلى 2000 أمبير |
| نطاق الجهد | من 1.5 إلى 16 فولت |
| درجة حرارة التشغيل | من -10°C إلى 50°C (14°F إلى 122°F) |
| درجة حرارة التخزين | من -20°C إلى 60°C (-4°F إلى 140°F) |
| الأبعاد (طول × عرض × ارتفاع) | 107 × 75 × 26 ملم (بدون كابل المشبك) |
| الوزن | 320 غرام |
📲 كيفية استخدام جهاز Autel BT506
- تحميل التطبيق المجاني: قم بتحميل تطبيق Autel Battery Test من متجر App Store أو Google Play على هاتفك الذكي (iOS أو Android).
- توصيل الجهاز بالبطارية: قم بتوصيل مشابك BT506 بأقطاب البطارية (الموجب والسالب).
- الاتصال عبر البلوتوث: افتح التطبيق وسيقوم تلقائيًا باكتشاف الجهاز عبر البلوتوث والاتصال به.
- اختيار نوع الاختبار: اختر بين:
- اختبار البطارية (Battery Test)
- اختبار التشغيل (Cranking Test)
- اختبار الشحن (Charging Test)
- تحديد نوع البطارية: حدد نوع البطارية (AGM, Flooded, EFB, GEL…) ونظام التقييم (CCA، CA، DIN…).
- قراءة النتائج: تظهر النتائج مباشرة على شاشة الهاتف بتقارير واضحة عن:
- حالة البطارية
- الجهد الكهربائي
- القدرة على التشغيل البارد (CCA)
- حالة نظام الشحن أو التشغيل
- مشاركة التقرير: يمكنك حفظ التقرير أو مشاركته مباشرة عبر البريد الإلكتروني.
📲 طريقة استخدام جهاز Autel BT506 مع أجهزة Autel اللوحية
- توصيل المشابك: قم بتوصيل مشابك جهاز BT506 بأقطاب البطارية (الموجب والسالب) داخل أو خارج السيارة.
- تشغيل جهاز Autel اللوحي: مثل MaxiSYS أو MS906 أو Ultra.
- فتح برنامج “Battery Test”: من واجهة الجهاز، اضغط على أيقونة “Battery Test” (اختبار البطارية).
- الاتصال بجهاز BT506: سيكتشف الجهاز تلقائيًا أداة BT506 عبر البلوتوث ويعرض رقمها التسلسلي. اختره واضغط “اتصال”.
- اختيار نوع الاختبار:
- اختبار حالة البطارية (Battery Test)
- اختبار التشغيل (Cranking Test)
- اختبار نظام الشحن (Charging Test)
- اختيار نوع البطارية: اختر النوع (AGM, EFB, Flooded, GEL) ونظام التصنيف (CCA، CA، SAE…).
- عرض النتائج: يتم عرض الحالة التفصيلية للبطارية (الحالة العامة، الجهد، CCA المقاسة، حالة الشحن والتشغيل) مباشرة على الشاشة.
- حفظ أو طباعة التقرير: يمكن حفظ التقرير ضمن النظام أو طباعته في حال توفر طابعة Autel.
⚠️ تحذيرات السلامة قبل استخدام الجهاز
- لا تستخدم الجهاز في بيئة قابلة للاشتعال مثل أماكن بها وقود أو أبخرة كيميائية.
- تأكد من إيقاف تشغيل السيارة عند إجراء اختبار البطارية لتفادي تلف الأنظمة الكهربائية.
- لا تلمس أطراف المشابك المعدنية أثناء التوصيل لتجنب حدوث شرارة أو صدمة كهربائية.
- تأكد من التوصيل الصحيح للمشابك (الموجب للموجب والسالب للسالب) لتجنب تلف البطارية أو الجهاز.
- لا تُستخدم البطارية التالفة أو المنتفخة داخل النظام، واستبدلها فورًا إذا ظهرت علامات تلف.
- لا تُعرض الجهاز للماء أو الرطوبة الزائدة، لأنه غير مخصص للعمل في ظروف مبللة أو ماطرة.
- تجنب ترك الجهاز موصولًا بالبطارية لفترات طويلة بعد انتهاء الاختبار.
- استخدم الكابلات الأصلية فقط المرفقة مع الجهاز لضمان الدقة وتفادي الأعطال.
- احرص على تهوية المكان عند العمل داخل الورش المغلقة أثناء اختبارات الشحن والتشغيل.
