جهاز فحص CAN BUS OBD2 من شركة AUTOOL
يعد جهاز فحص الـ CAN BUS OBD2 من شركة AUTOOL الذي تمت ترقيته أداة سيارات متخصصة مصممة لموصلات الارتباط التشخيصية OBD. فهو يتيح الاتصال المتزامن بأجهزة تشخيصية متعددة لأغراض الاختبار. توفر هذه الأداة وصولًا مريحًا وآمنًا إلى موصل OBDII، مما يسمح بمراقبة إشارات البروتوكول والطاقة والأرضيات
واجهة OBDII ذات 16 دبابيس: يقوم ترتيب مقبس الإدخال لموصل وصلة تشخيص OBDII بتكرار التكوين المكون من 16 دبوسًا لواجهة OBDII.
يسهل هذا التصميم الاختبار السريع والمباشر لمجموعة واسعة من التوصيلات، مما يمنحك وصولاً سريعًا إلى جميع الدبابيس الستة عشر لخدمة وتشخيص المركبات بكفاءة.
ملاحظة هامة:
- يتم توصيل صندوق الاختراق هذا مباشرة برابط بيانات السيارة. لا تستخدم هذا المنتج لتوصيل جهاز تحميل بطاقة تتجاوز 1 أمبير.
- لا تقم بشكل مباشر بتقصير الدائرة الكهربائية للدبوس السادس عشر، والدبوس الرابع، والخامس لهذا المنتج. في الحالات التي ينشأ فيها عدم اليقين بشأن التداعيات التشغيلية المحتملة، يوصى بالتوقف فورًا عن استخدام المنتج.
ميزات جهاز فحص الـ CAN BUS OBD2
كابل مرن : يمتد كابل تمديد OBD II بطول 17.7 بوصة مصنوع من مادة TPU البلاستيكية الحرارية المرنة، وهي متينة.
تم تصميم كابل مشبك التمساح للبطارية بطول 5 أقدام لوصلات DC2.1*5.5 مم، وهو مناسب تمامًا لتيار مستمر 12 فولت عند مصدر طاقة 2 أمبير.
اختبار أنواع البروتوكولات المتعددة: يدعم كاشف بروتوكول OBDII اختبار Can Bus، وK Line، وL Line، وPwm Protocol، بما في ذلك مجموعة واسعة من أنواع البروتوكولات. مع تضمين 4 مجموعات من وصلات الأسلاك العالمية، فإنه يسهل الاتصالات المتزامنة لأجهزة تشخيص متعددة، مما يسمح بتكوينات أسلاك مرنة وقابلة للتكيف.

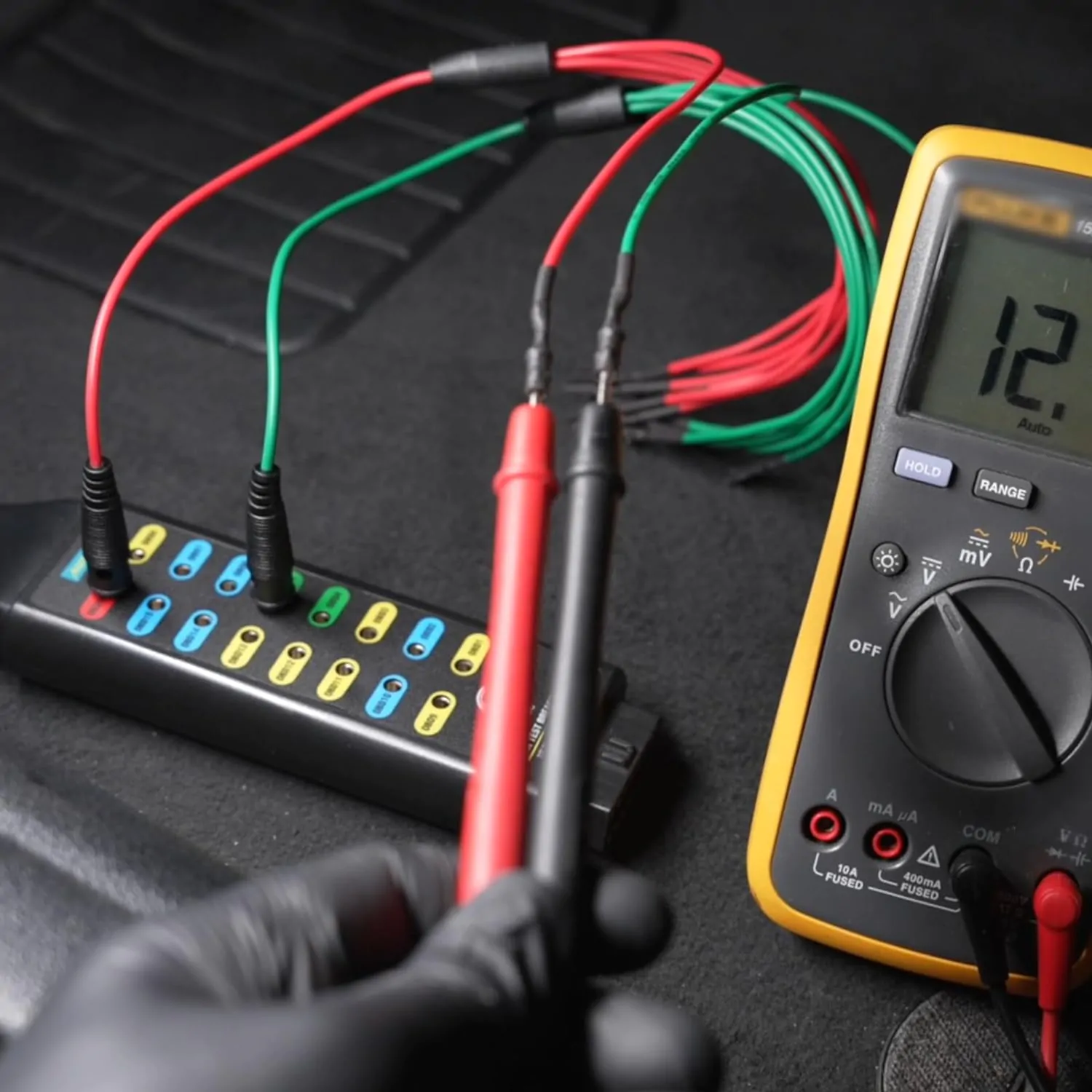

مقابس إدخال مدمجة 4 مم: تتميز شاشة بروتوكول OBDII للسيارات بمقابس إدخال مدمجة متوافقة مع مقابس 4 مم، مما يسهل التوصيلات لأجهزة القياس المتعددة أو راسمات الذبذبات لمزيد من القياسات المتعمقة. من خلال ربطه بمصدر طاقة تيار مستمر 8 فولت-30 فولت، يمكنه توفير الطاقة لوحدة التحكم الإلكترونية في السيارة، مما يجعله مفيدًا لاستبدال البطارية والمهام ذات الصلة.
ميزة اختبار الفولتية OBD: يمكن لمجموعة صندوق الاختراق هذه أيضًا تشغيل الكمبيوتر الموجود على اللوحة، واختبار الفولتية OBD، وأداء وظائف أخرى. يمكن توصيل صندوق OBDII Breakout بسهولة مباشرة بوصلة البيانات الموجودة على متن السيارة، مما يوفر وصولًا مباشرًا إلى خط ناقل بيانات السيارة.
