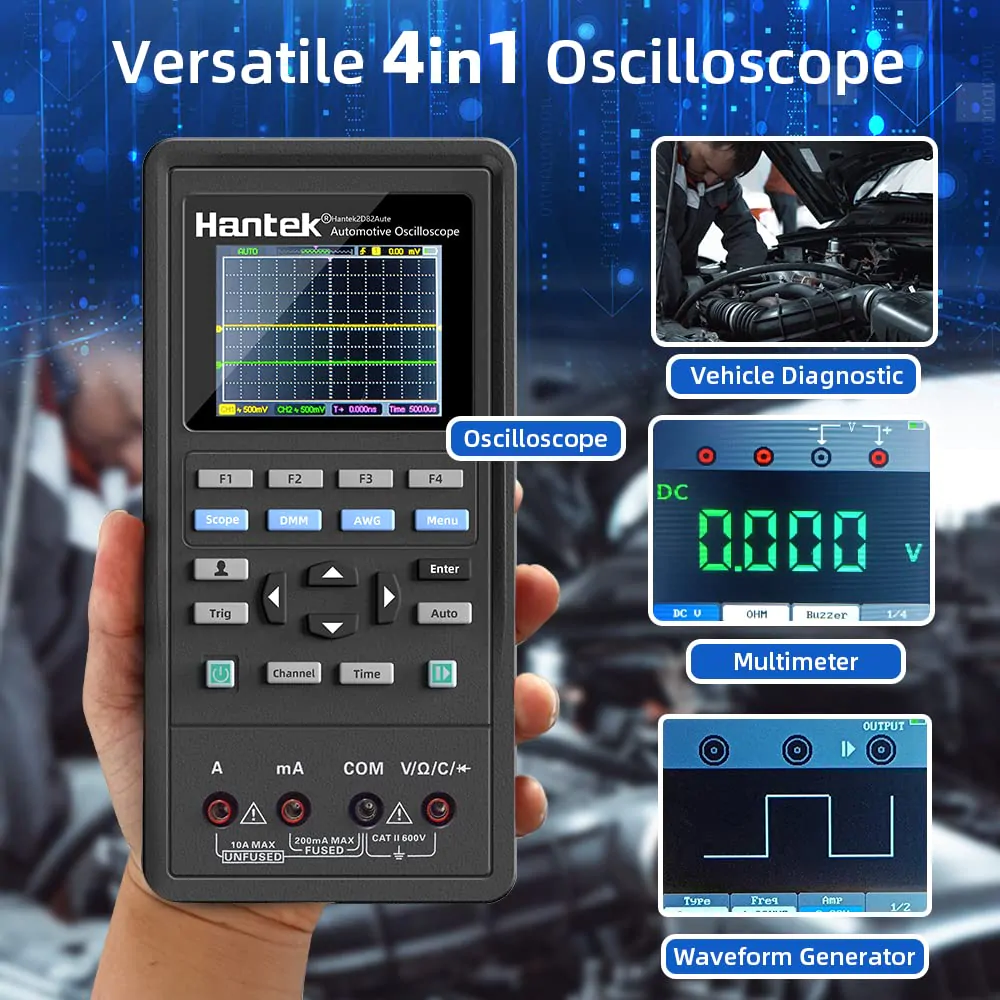

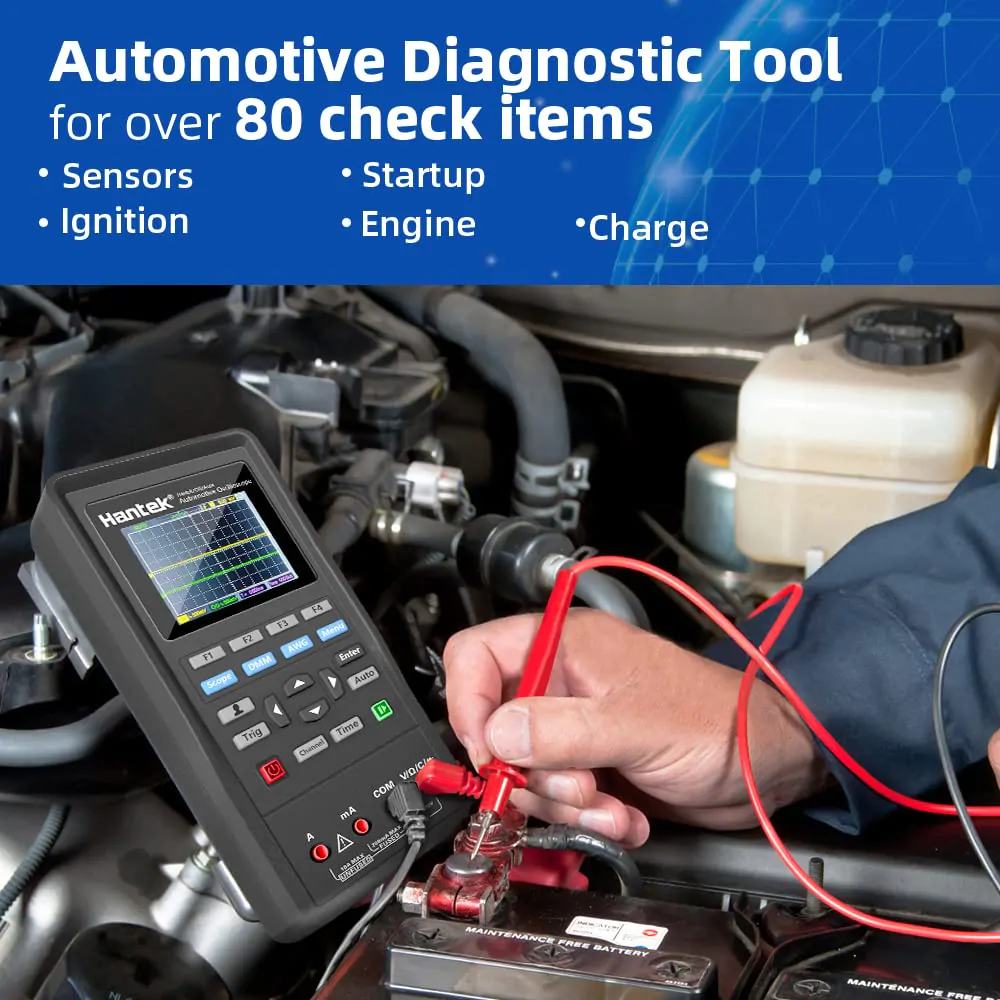

تشخيص المركبات في 3 خطوات:

وظائف رسم الاشارات الالكترونية:

• 2 قناة، عرض نطاق تردد 80 ميجاهرتز، معدل أخذ عينات 250 ميجا عينة في الثانية، حساسية عالية للإدخال 10 ملي فولت إلى 10 فولت/الخانة.
• وظيفة القياس التلقائي التلقائي، قياس المؤشر، مرجع الموجة، وظيفة تخزين الموجة.
• إمكانية ضبط سطوع الإضاءة الخلفية، ومدة الإضاءة الخلفية، ووقت التشغيل التلقائي.
• شاشة LCD بألوان ذات تميز باللون، قابلة للقراءة حتى في أشعة الشمس الساطعة.

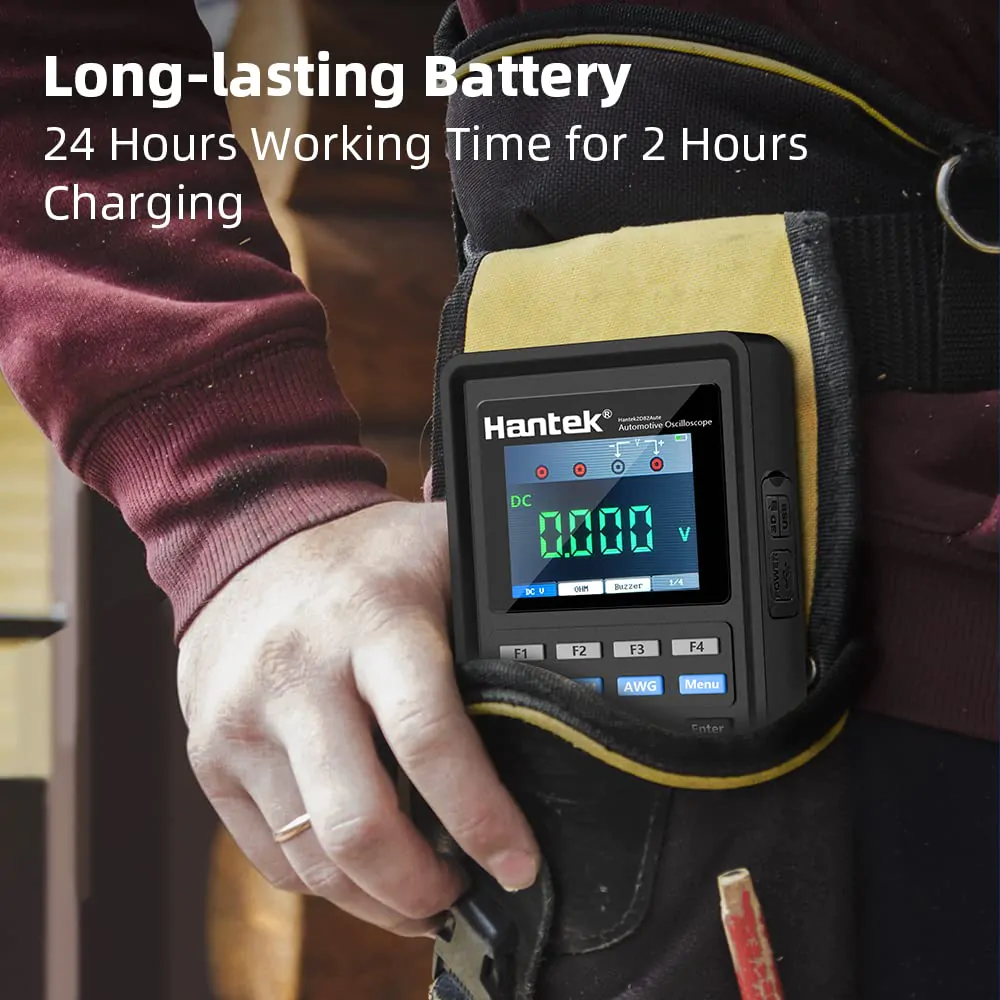

• يتم تشغيله بواسطة بطاريتي ليثيوم ICR18650 عالميتين فقط، ويعمل بشكل مستمر ليوم كامل أو في وضع الاستعداد لأكثر من 8 أسابيع.

قائمة الملحقات: هنا توجد قوائم اللوازم المختلفة حسب نموذج الجهاز.

 المعلمات ل رسم الاشارات الالكترونية:

• عرض نطاق التردد: 80 ميجاهرتز
• القنوات: 2CH+DMM+AWG
• نطاق معدل الأخذ عينات: 250 ميجا عينة في الثانية (للقناة الفردية)، 125 ميجا عينة في الثانية (للقناة المزدوجة)
• القراءة التكاملية للموجات: (sin x)/x
• عدد عينات التسجيل: 3,000 عينة لكل قناة مزدوجة
• نطاق الزمن لكل خانة: 5 نانوثانية/خانة إلى 500 ثانية/خانة (1, 2, 5 تسلسل)
• محول التناظر/الرقمي: دقة 8 بت، يتم أخذ عينة لكل قناة بشكل متزامن
• نطاق الجهد/الخانة: 10 ملي فولت/خانة إلى 10 فولت/خانة عند مدخل BNC
• الحد النموذجي لعرض النطاق الترددي: 20 ميجاهرتز
• استجابة الأمواج عند تردد منخفض (-3 ديسيبل): أقل من 10 هرتز عند مدخل BNC
• سرعة الأخذ عينات: 250 ميجا عينة في الثانية
• دقة التحليل الرأسي: 12 بت
• دقة التحليل الترددي: 0.001 هرتز
