مثبت فولطية DC من نوع UNI-T UDP6721 لبرمجة السيارات

مثبت فولطية DC من نوع UNI-T UDP6721 لبرمجة السيارات عالي الأداء ذو قناة واحدة، مصمم لتوفير تحكم دقيق وإخراج طاقة مستقر لمجموعة متنوعة من التطبيقات. يتميز بنطاق جهد من 060V، وقدرة تيار تصل إلى 08A، وقوة قصوى تبلغ 180W. الجهاز مزود بميزات متقدمة، بما في ذلك حماية من زيادة الجهد والتيار ودرجة الحرارة، مما يضمن تشغيلًا موثوقًا وآمنًا.

الميزات الرئيسية

الدقة العالية والدقة في الإعدادات:
- نطاق الجهد: 0~60V
- نطاق التيار: 0~8A
- إخراج الطاقة: 180W
- الدقة: 10mV/1mA
- تضمن الدقة العالية أنه يمكنك تحقيق إعدادات دقيقة للجهد والتيار، مما يجعله مناسبًا للمهام الإلكترونية الحساسة.
الذاكرة والبرمجة:
- يمكن لمزود الطاقة تخزين ما يصل إلى 600 إعداد مسبق للذاكرة، مما يتيح الوصول السريع إلى الإعدادات المستخدمة بشكل متكرر.
- يدعم الجهاز قوائم وبرمجة قابلة للتعديل مع 48 مجموعة من النقاط القابلة للتحرير. هذه الميزة مفيدة بشكل خاص لأتمتة العمليات المختلفة، مما يوفر الوقت ويقلل من الأخطاء.
الشاشة والواجهة:
- شاشة TFT ملونة كاملة بحجم 2.8 بوصة توفر قراءات واضحة في الوقت الحقيقي للجهد والتيار والطاقة، مما يقلل من الحاجة إلى الفحص والتسجيل المتكرر. هذه الشاشة الكبيرة والمشرقة مصممة لتكون سهلة القراءة حتى في ظروف الإضاءة الصعبة.
- الجهاز مزود بواجهة RS232 للتواصل عن بعد ويدعم بروتوكول SCPI، مما يجعله متوافقًا مع أنظمة الأتمتة المختلفة ويسمح بالتكامل السلس في إعدادات الاختبار المعقدة.
آليات الحماية:
- حماية من زيادة الجهد (OVP): هذه الميزة تحمي الأجهزة المتصلة من التعرض لمستويات جهد زائدة، مما يمنع التلف المحتمل.
- حماية من زيادة التيار (OCP): تمنع هذه الميزة تلف مزود الطاقة والأجهزة المتصلة عن طريق تحديد خرج التيار إلى مستوى آمن.
- حماية من زيادة درجة الحرارة: يتضمن الجهاز ميزة إيقاف التشغيل التلقائي في حالة ارتفاع درجة الحرارة، مما يضمن أن يبقى مزود الطاقة آمنًا للاستخدام ويطيل من عمره التشغيلي.
إعدادات قابلة للتعديل:
- يسمح الجهاز للمستخدمين بضبط الجهد والتيار ومعدل التسريع، مما يوفر مرونة لمجموعة واسعة من التطبيقات. يمكن تعديل هذه الإعدادات بدقة باستخدام واجهة المدوار ولوحة المفاتيح.
- تم تصميم مزود الطاقة ليكون سهل الاستخدام، بواجهة تجعل من السهل ضبط الإعدادات بدقة، مما يضمن أن يتوافق الخرج مع متطلبات الأجهزة المتصلة.
البناء والتصميم:
- الجهاز مدمج بأبعاد 87 × 174 × 255 ملم ويزن أقل من 2.5 كجم، مما يجعله سهل الحمل وسهل التكامل في إعدادات مختلفة. لا يؤثر التصميم الخفيف على متانته، حيث تم بناؤه لتحمل الاستخدام المنتظم في البيئات الصعبة.

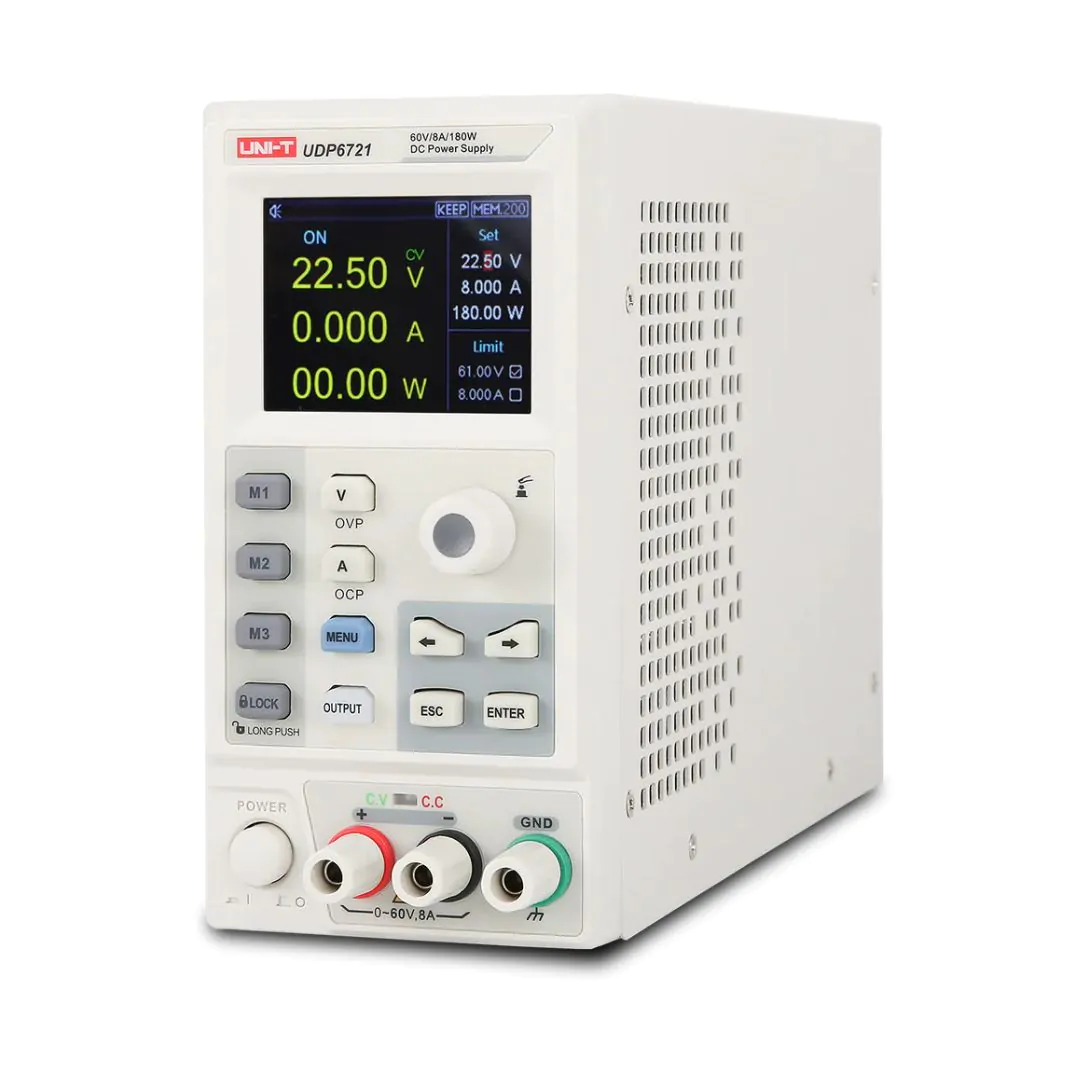

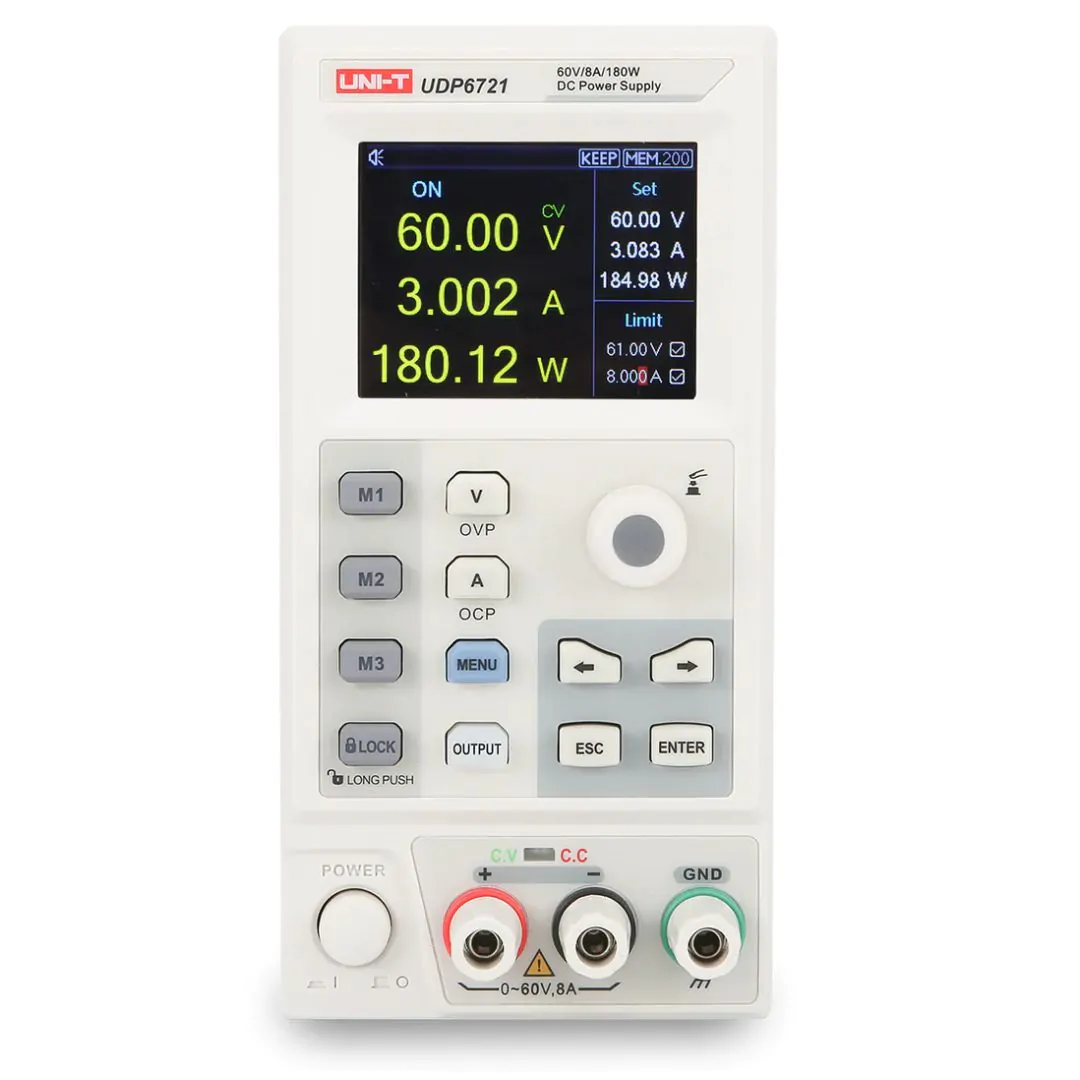

- يتميز اللوحة الأمامية للجهاز بأنها سهلة الاستخدام، وتحتوي على مؤشرات واضحة للجهد والتيار ووضع الخرج وحالة النظام. تم تصميم التخطيط ليكون بديهيًا، مما يقلل من منحنى التعلم للمستخدمين الجدد ويحسن الكفاءة للمهنيين.

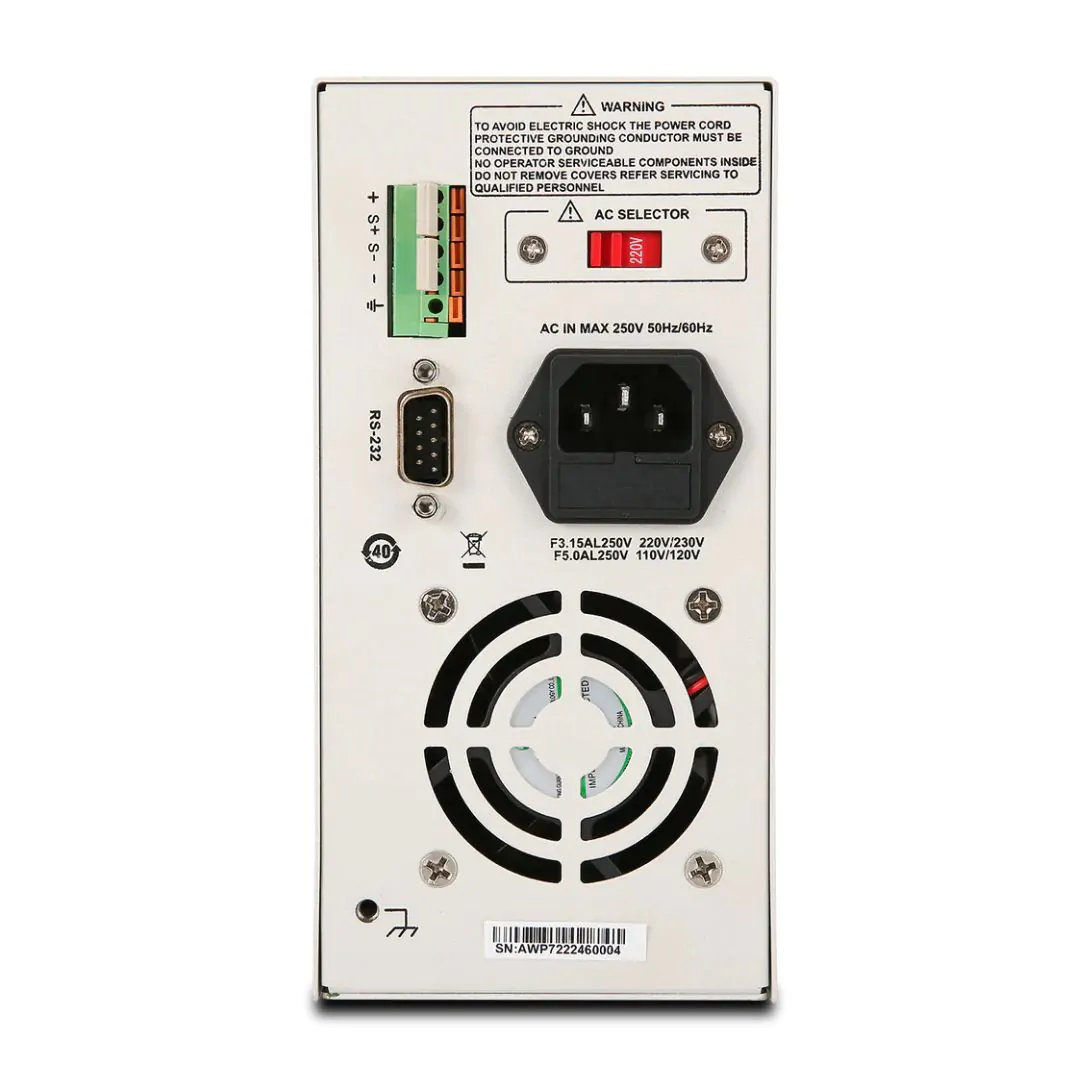

- تتضمن اللوحة الخلفية واجهات قياسية، مروحة تبريد، وفتحات للصمامات، مما يضمن بقاء الجهاز باردًا وآمنًا أثناء التشغيل. يوضح تضمين هذه الميزات التركيز على الأداء والسلامة، مما يجعله خيارًا موثوقًا للاستخدام المهني.

الإعداد والتشغيل لــ مثبت فولطية DC

الفحص الأولي:
- عند استلام الجهاز، من المهم التأكد من أنه في حالة جيدة. إذا كانت هناك أي مشاكل، يجب عليك الاتصال بقسم مبيعات UniTrend أو موزعك على الفور. هذه الخطوة ضرورية لضمان تشغيل الجهاز بشكل صحيح وآمن.
- تأكد من أن جهد إدخال التيار المتردد يتوافق مع معايير بلدك أو منطقتك. يأتي الجهاز مع مفتاح 110V/220V يقع في اللوحة الخلفية، مما يسمح لك باختيار الجهد المناسب لمنطقتك. هذه الميزة تضمن التوافق مع أنظمة الطاقة المختلفة، مما يقلل من خطر التلف.
إعداد الجهد والتيار:
- يشمل إعداد الجهد الضغط على زر V للدخول إلى وضع الإعداد، واستخدام مفاتيح الأسهم لتحديد الحقل الرقمي المطلوب، ثم تدوير المدوار لضبط الجهد. يتيح دقة هذه التحكمات ضبطًا دقيقًا للخرج لتلبية الاحتياجات المحددة لتطبيقك.
- وبالمثل، لتعيين التيار، اضغط على زر A، واستخدم مفاتيح الأسهم لتحديد الحقل الرقمي المطلوب، ودوّر المدوار لتحديد معلمة التيار. يضمن هذا الإجراء أن يتطابق خرج التيار بدقة مع متطلبات الجهاز تحت الاختبار.
مفتاح الصفارة:
- لضبط وضع الصفارة، اضغط على زر Menu للدخول إلى واجهة الإعداد، ثم دوّر المدوار لاختيار وضع الصفارة. عندما تكون وظيفة الصفارة مفعلة، تصدر أصواتًا استجابة لضغطات المفاتيح، مما يوفر ردود فعل صوتية يمكن أن تحسن تجربة المستخدم في البيئات الصاخبة. عند إيقاف تشغيل الصفارة، يعمل

لوحة المفاتيح بصمت، مما يمكن أن يكون مفضلاً في الإعدادات الهادئة.

يتم عرض حالة الصفارة على الشاشة العلوية، مما يجعل من السهل تأكيد ما إذا كانت الميزة مفعلة أم معطلة.

إعداد السطوع:
- يشمل ضبط سطوع الشاشة الضغط على زر Menu، وتحديد حقل السطوع باستخدام مفاتيح الأسهم، ودوار المدوار لضبط مستوى السطوع المطلوب، والذي يتراوح من 0% إلى 100%. تتيح هذه المرونة تحسين العرض لظروف الإضاءة المختلفة، مما يضمن أن تكون الشاشة دائمًا سهلة القراءة.
- يعد القدرة على ضبط السطوع مفيدة بشكل خاص في البيئات ذات الإضاءة المتغيرة، مثل الورش أو المختبرات، حيث تكون وضوح العرض أمرًا أساسيًا.
إعداد مجموعة الذاكرة:
- يسمح الجهاز بتخزين ما يصل إلى 200 مجموعة من الإعدادات، والتي يمكن الوصول إليها من خلال واجهة إعداد الذاكرة. هذه الميزة لا تقدر بثمن للمستخدمين الذين يقومون بالتبديل بشكل متكرر بين إعدادات مختلفة، حيث تتيح استدعاء سريع للإعدادات المخزنة، مما يوفر الوقت ويقلل من احتمال الأخطاء.
- لتعيين مجموعة الذاكرة، اضغط على زر Menu، حدد خيار الذاكرة باستخدام مفاتيح الأسهم، ودوّر المدوار لاختيار مجموعة الذاكرة المطلوبة. هذه العملية بسيطة، مما يسمح لك بإدارة إعدادات متعددة بسهولة.
إعداد جهد/تيار مجموعة الذاكرة:
- يمكن تخصيص إعدادات الجهد والتيار المحددة لمفاتيح الذاكرة (M1~M3) للوصول السريع. هذه الميزة مفيدة بشكل خاص للمهام المتكررة، حيث تستخدم نفس الإعدادات بشكل متكرر. يضيء مفتاح الذاكرة المقابل عندما يتم تفعيل الإعداد المخزن، مما يوفر تأكيدًا بصريًا على أن الإعداد الصحيح قيد الاستخدام.
- هذه الوظيفة تبسط إجراءات الاختبار المعقدة، مما يجعل من السهل الحفاظ على التناسق عبر اختبارات أو مشاريع متعددة.
إعداد وضع الخرج:
- يمكن التحكم في حالة الخرج عن طريق الضغط على زر Menu وتحديد شريط حالة الخرج باستخدام مفاتيح الأسهم. يمكن للنظام الاحتفاظ بحالة الخرج حتى بعد إيقاف التشغيل، مما يضمن الحفاظ على إعداداتك بين الجلسات. هذه الميزة مفيدة بشكل خاص في الحالات التي يكون فيها خرج مستمر أمرًا حيويًا، مثل في بيئات الاختبار الآلي.
- سيتم عرض رمز حالة الخرج على الشاشة العلوية عندما ينتهي الخرج، مما يوفر تغذية راجعة واضحة عن حالة التشغيل للجهاز.
إعداد اللغة:
- يدعم الجهاز لغات متعددة، بما في ذلك الإنجليزية والصينية. يمكنك التبديل بين هذه اللغات عن طريق الضغط على زر Menu، وتحديد حقل اللغة باستخدام مفاتيح الأسهم، ودوار المدوار لاختيار اللغة المطلوبة. هذه الميزة تجعل الجهاز متاحًا لعدد أكبر من المستخدمين، مما يزيد من تعدديته في الأسواق العالمية.
- يضمن القدرة على اختيار اللغة المفضلة سهولة استخدام الجهاز، بغض النظر عن اللغة الأم للمستخدم.
عرض معلومات الواجهة:
- يمكن عرض تفاصيل تكوين RS232 والإعدادات الأخرى المتعلقة بالواجهة عن طريق الانتقال إلى خيار معلومات IO في قائمة الإعداد. يتم عرض هذه المعلومات على الجانب الأيمن من الشاشة، مما يوفر وصولًا سهلاً إلى التفاصيل الحرجة للتكوين. فهم هذه الإعدادات أمر ضروري لتكامل مزود الطاقة في الأنظمة الآلية أو إعدادات الاختبار المعقدة.
- يعكس تضمين معلومات الواجهة التفصيلية تركيز الجهاز على الاتصال والتكامل، مما يجعله خيارًا مناسبًا للمستخدمين المتقدمين الذين يحتاجون إلى التحكم في مزود الطاقة عن بعد.
قسم حول:
- يمكن الوصول إلى معلومات مفصلة حول الجهاز، بما في ذلك رقم الطراز وإصدار البرنامج الثابت، من خلال قسم “حول” في واجهة الإعداد. هذه المعلومات مفيدة لاستكشاف الأخطاء وإصلاحها، وتحديث البرامج الثابتة، والتأكد من أن لديك الطراز الصحيح لتلبية احتياجاتك.
- يوفر قسم “حول” شفافية ويسمح للمستخدمين بسهولة التحقق من مواصفات الجهاز والإصدار، مما يضمن التوافق مع المتطلبات المحددة.
إعداد تعويض الحس البعيد:
- تتيح ميزة تعويض الحس البعيد تحكمًا دقيقًا في جهد الخرج عند طرف التحميل، مما يعوض أي انخفاض في الجهد عبر أسلاك التوصيل. يتم تحقيق ذلك عن طريق توصيل الطرف الموجب للجهد إلى طرف تعويض S+ والطرف السالب للجهد إلى طرف تعويض S-. يضمن هذا الإعداد أن يكون الجهد المطبق على الحمل دقيقًا، حتى في حالة وجود مقاومة كبيرة في الكابلات.
- يكون جهد الخرج لمزود الطاقة DC هو جهد طرف التحميل عندما يتم تفعيل وظيفة تعويض الحس البعيد. هذه الميزة ضرورية للتطبيقات التي تتطلب دقة عالية، حيث تساعد في الحفاظ على مستويات الجهد الثابتة عند نقطة التحميل.
- من المهم ملاحظة أن جهد تعويض الحس البعيد يجب أن يكون أقل من 0.6V لمنع أي مشاكل في تشغيل مزود الطاقة.

المواصفات الفنية التفصيلية

الجهد: 0~60V
التيار: 0~8A
الطاقة: 180W
تنظيم الحمل:
- الجهد: <0.01% + 5mV
- التيار: <0.01% + 5mA
تنظيم مصدر الطاقة:
- الجهد: <0.01% + 5mV
- التيار: <0.1% + 5mA
دقة البرمجة:
- الجهد: <0.05% + 10mV
- التيار: <0.3% + 5mA
دقة الاسترجاع:
- الجهد: <0.05% + 10mV
- التيار: <0.3% + 5mA
التموج والضوضاء:
- الجهد: <5.0mV rms
- التيار: <8.0mA rms
الأبعاد (عرض×ارتفاع×عمق): 87 × 174 × 255 ملم
الوزن: أقل من 2.5 كجم

السلامة والامتثال

تأكد من أن جهد إدخال التيار المتردد يتوافق مع معايير بلدك أو منطقتك قبل تشغيل الجهاز. يأتي UDP6721 مع مفتاح تحديد الجهد (110V/220V) الموجود على اللوحة الخلفية، مما يسمح لك باختيار الجهد المناسب لمنطقتك. هذه الميزة ضرورية لمنع تلف الجهاز وضمان التشغيل الآمن.
تم تصميم الجهاز بملصقات تحذيرية متعددة ويتوافق مع المعايير الدولية للسلامة، مما يجعله آمنًا للاستخدام في البيئات المهنية. الامتثال لهذه المعايير السلامة يقلل من خطر الحوادث ويضمن أن الجهاز يمكن استخدامه في مجموعة متنوعة من الأماكن، بما في ذلك المؤسسات التعليمية، ومرافق البحث، والبيئات الصناعية.

التطبيقات

يعد UDP6721 مثاليًا للاستخدام في مجموعة واسعة من المجالات، بما في ذلك:

البحث والتطوير: التحكم الدقيق في الجهد والتيار ضروري لاختبار وتصميم الأجهزة الإلكترونية الجديدة. الدقة العالية والاعتمادية لـ UDP6721 تجعله اختيارًا ممتازًا لهذه التطبيقات.
التصنيع: مزود طاقة موثوق به ضروري لخطوط الإنتاج وعمليات التحكم في الجودة. يضمن البناء المتين والميزات الشاملة لـ UDP6721 ملاءمته للاستخدام في البيئات الصناعية المتطلبة.
المختبرات التعليمية: أداة ممتازة للتدريس والتجريب في مجال الإلكترونيات والهندسة الكهربائية. توفر واجهة المستخدم السهلة والاستخدام الشامل للجهاز إمكانية وصول للطلاب مع تقديم الدقة اللازمة للتجارب المتقدمة.
الخدمة والإصلاح: مناسب للاختبار والإصلاح الإلكتروني على الطاولة. تتيح مرونة ودقة UDP6721 للفنيين تشخيص وإصلاح مجموعة واسعة من الأجهزة، بدءًا من الإلكترونيات الاستهلاكية إلى المعدات الصناعية.

الخلاصة

يعد مثبت فولطية DC من نوع UNI-T UDP6721 أداة متعددة الاستخدامات وموثوقة ودقيقة، مناسبة للاستخدام في مجموعة متنوعة من البيئات المهنية والتعليمية. توفر ميزاته الشاملة وآليات الحماية المتينة وواجهة المستخدم السهلة، اختيارًا ممتازًا لمن يحتاجون إلى توفير طاقة موثوقة لمشاريعهم واختباراتهم الإلكترونية.

هذا الوصف الكامل يتضمن كل التفاصيل المقدمة، مما يضمن فهمًا شاملاً لمزود الطاقة UNI-T UDP6721. يغطي الوصف ميزات الجهاز والمواصفات الفنية والتطبيقات وإجراءات الإعداد المفصلة، مما يجعله موردًا لا يقدر بثمن للمستخدمين المحتملين.
